[計算例 4] 密度の重たい流体による下降流
立方体の上部中央に周囲より密度の大きな流体が置かれた状態を初期条件として その後の流体および密度変化の挙動をシミュレーションする。
計算格子の生成
計算格子の作成はNays3dv専用の格子生成ツールを用いる。 Figure 55 で[Nays3dv用格子生成ツール]を選択し。[OK]をクリックする。
下図の Figure 56 で赤囲いの部分を設定する。
下図 Figure 57 で赤囲いの部分を設定し、格子生成をクリックすると、 Figure 58 が現れ、「マッピングしますか?」と聞かれるので、 [はい(Y)]を選択すると、格子生成が完了する。
計算条件の設定
メニューバーから[計算条件]→[設定]を選ぶと「計算条件」入力用のウィンドウが表示される Figure 59
「計算条件」ウィンドウ Figure 59 の「モデルパラメータ」は図の赤で囲った部分を設定する。 本計算は密度流なので、「密度流の計算」を[有り]に設定する。 流れの渦動粘性係数は[一定]とする。
「計算条件」の「濃度の初期条件と境界条件」は、立方体の上部中央に密度の重い液体を配置するので、 Figure 60 の赤囲いのように設定する。
「計算条件」の「時間およに繰り返し計算パラメーター」は、 Figure 61 の赤囲いのように設定する。自由水面の計算は[しない]に設定する。
設定が終了したら、[OK]を押す。
計算の実行
[計算]→[実行]を指定すると、Figure 62 のような画面が現れ計算が始まる。

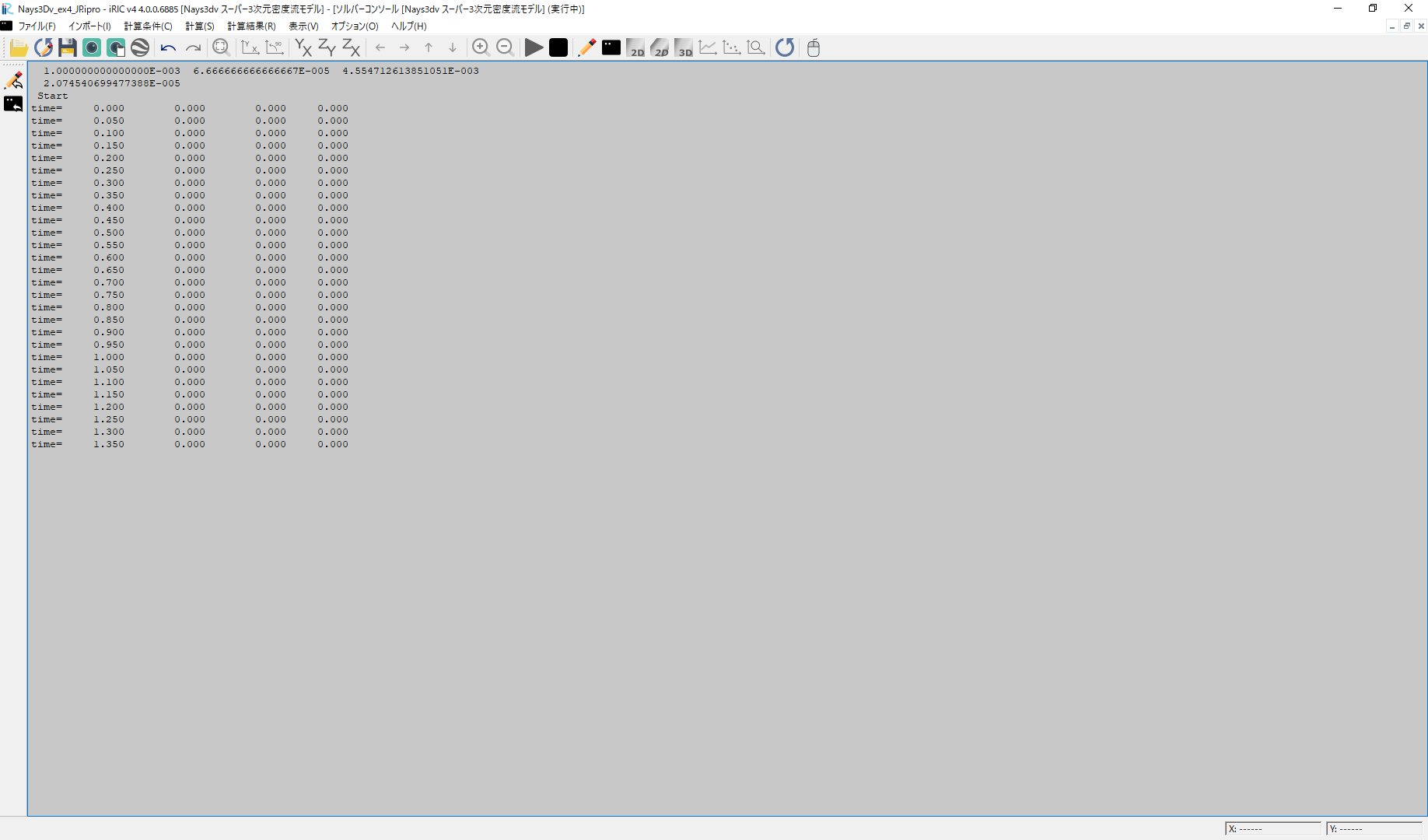

計算が終了すると, Figure 63 のような表示がされる。
計算結果の表示
計算の終了後、[計算結果]→[新しい可視化ウィンドウ(3D)を開く]を選ぶことによって、可視化ウィンドウ(3D)が現れる。

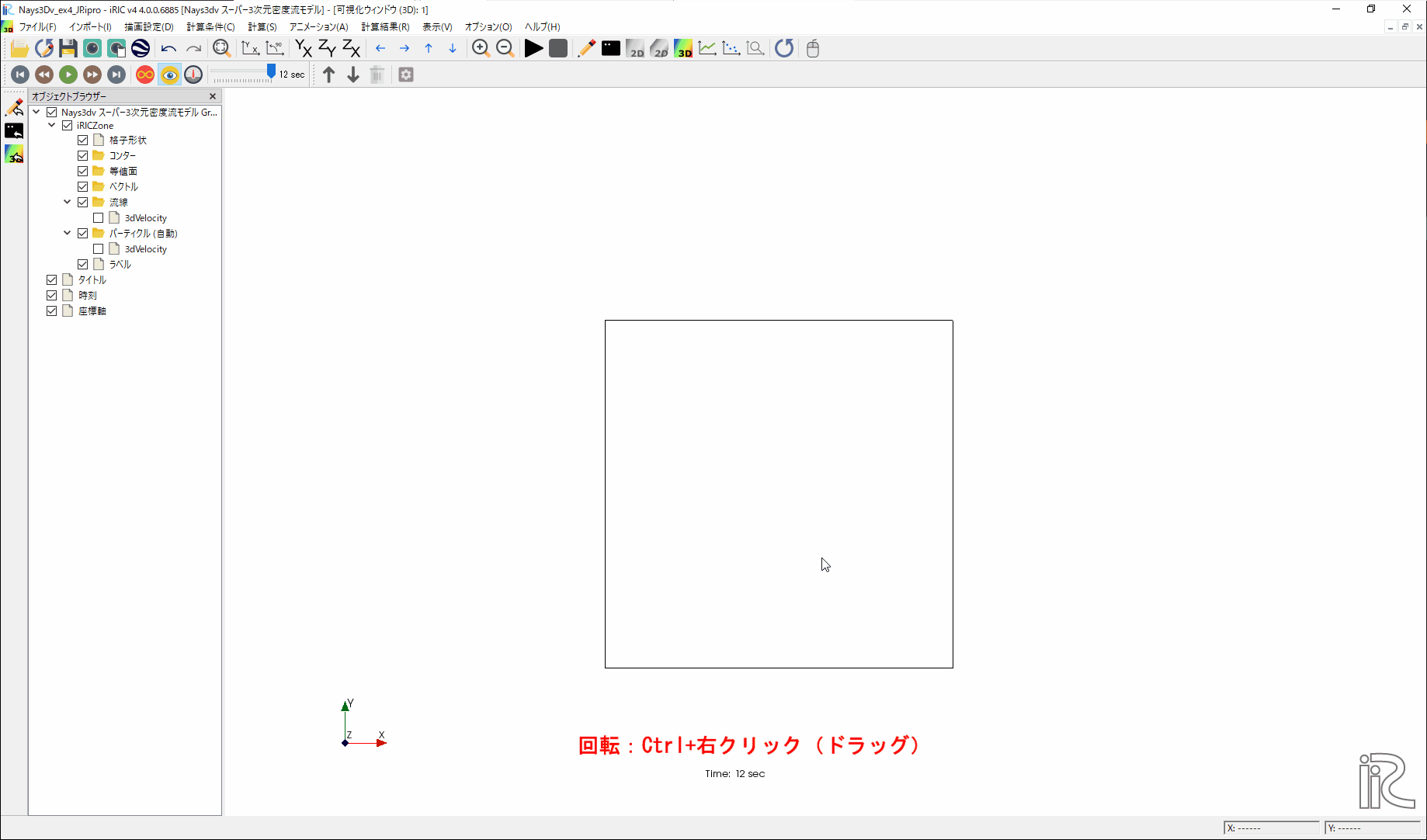

「Ctrl」ボタンとマウス右ボタンを押しながらマウスを上下左右に動かすことによって、 3次元的な見え方が、また、マウスぼセンターダイヤを回すことにより、 Figure 65 のような 拡大・縮小が可能となっている。
ベクトル表示の設定
オブジェクトブラウザーで、[ベクトル]を右クリックして、[プロパティ]をクリックすると、 「ベクトル設定」ウィンドウ Figure 66 が現れる。
Figure 66 のようにベクトルに関する各パラメータを設定し、[OK]ボタンを押す。
等値面表示の設定

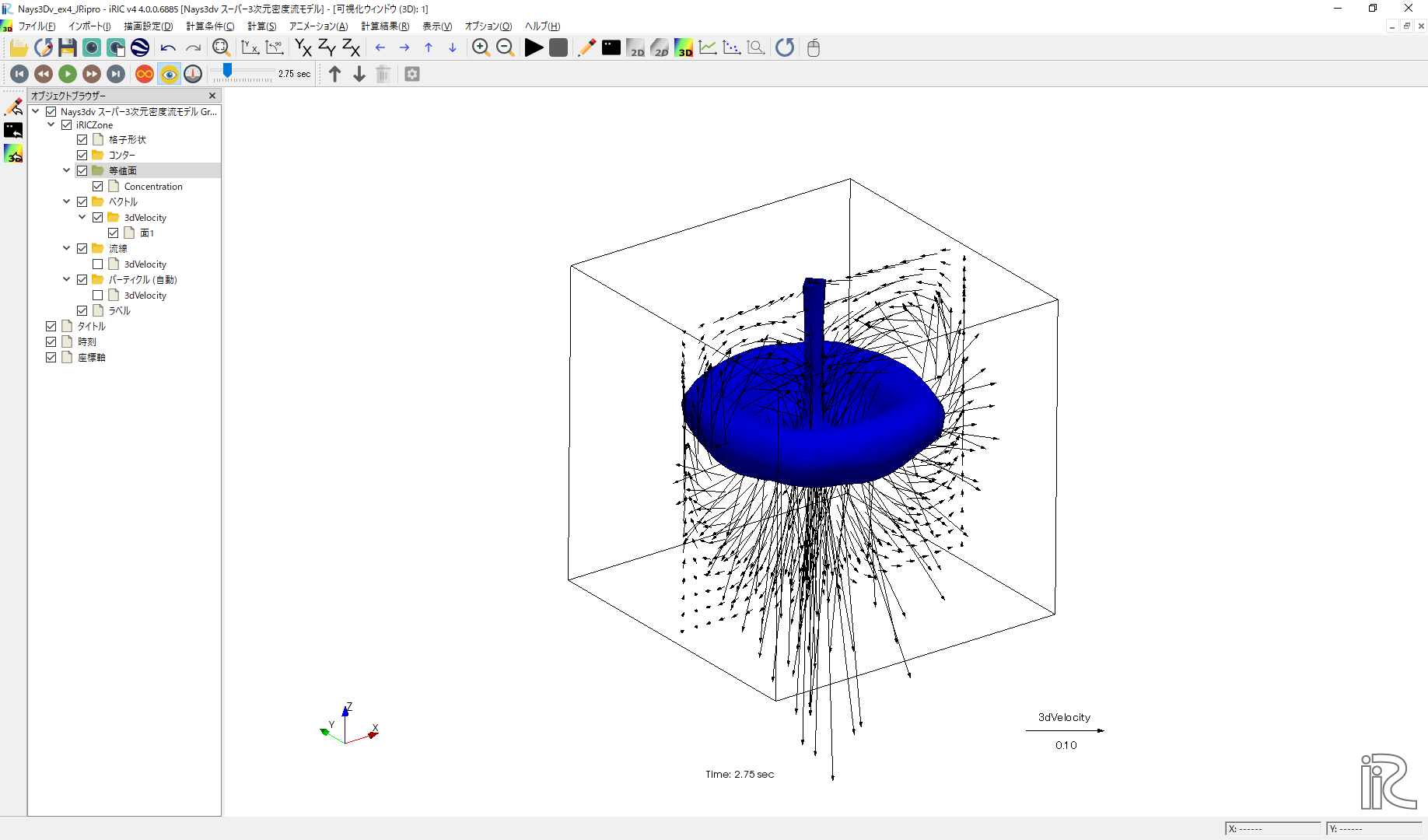

オブジェクトブラウザーで、[等値面]を右クリックして、[追加]をクリックすると、 「等値面設定」ウィンドウ Figure 67 が現れる。 これを図のように設定する。
計算結果の表示およびアニメーション

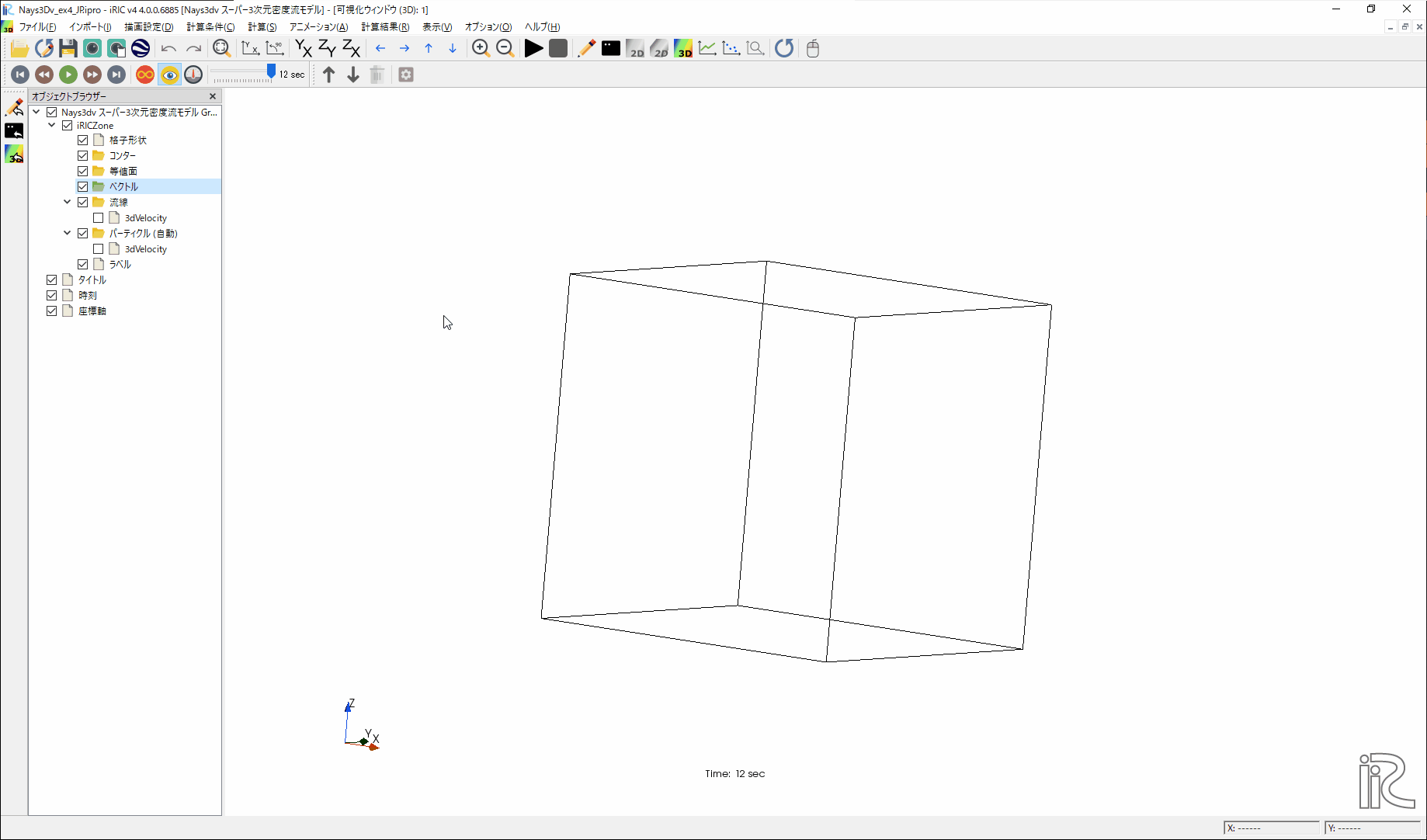

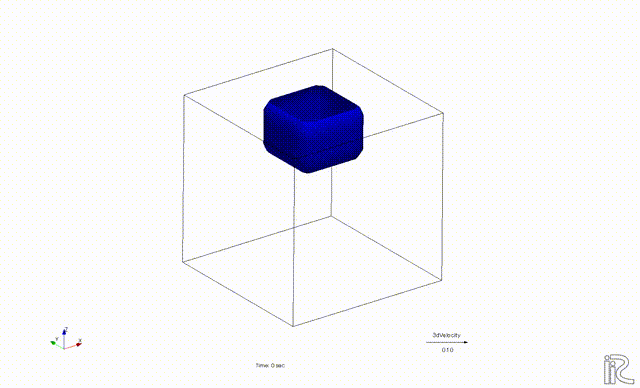

「可視化ウィンドウ(3D)」 Figure 68 でタイムバーをゼロに戻して、[アニメーション]→[開始/停止]で 計算結果をアニメーションで見ることが出来る。
アニメーションはiRICメインウィンドウ左上にあるプレイボタン等で操作も可能である。Figure 69
